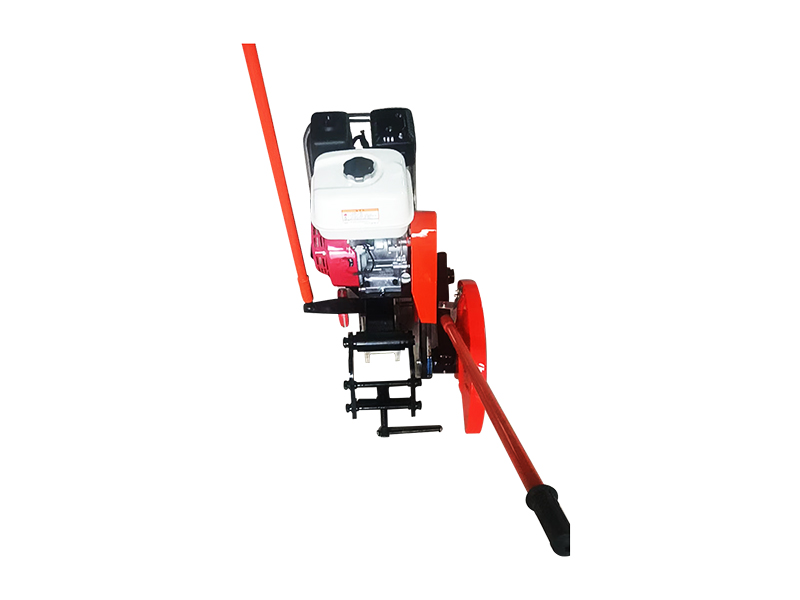

本内燃切轨机是一种轻便效率切轨机。它以本田四沖程汽油机为动力，起动轻快，运转稳定，低耗耐用，噪音低，振动小。它结构精巧，装卸快捷，卡轨牢固，体积小，重量轻，操作方便，切口质量好，砂轮利用率高，可轨行和陆行移动。适用 43~75kg/m 各型钢轨切割作业。

一、主要技术参数

汽油机：本田汽油机，4.8kx/3600rpm

空载转速：3000r/min

砂轮规格：PB400 ×32×3.2，线速度70米/秒

切轨时间：60kg/m钢轨，90-110S

砂轮片利用率：切 43 kg/m 钢轨，使用5-7次;

切 50 kg/m 钢轨，使用4-5次；切60 kg/m钢轨，使用了-5次；切7Skg/m 钢轨，使用2-3次。

断面质量：垂直度不大于士0.5mm，表面光洁，无烧伤。

其它：可在轨道及地面上推行。

整机质量：45kg

外形尺寸：730×400× 450mm

二、设计特点

本机切割头围绕两个轴旋转，砂轮片对钢轨的切割方向可作随机变化，避纯了砂轮片定向切割易烧结的缺陷，砂轮片达到高质效率切轨的目的。本机可由轨顶及钢轨;里外侧三个方向切制钢轨，银商了的轮片利用率。本机独特之处在于：当切轨机裝卡到钢轨上，如果砂轮片设有对推切割面，调整微洞装路，即使矿轮片对准切割面，不用第二次装卡，十分方便快捷。

三、安装方法

1.安装砂轮片

安装之前，应检查砂轮片是否有裂纹，并用直尺检查两侧面是否平整，使用表面四凸不平的砂轮片会造成切口偏斜或夹锯现象。不能使用储存期过长及受潮的砂轮片。

       装砂轮片时，•螺栓旋紧力要适当，过分用力易使砂轮片破裂。

2.安装切轨机

首先将卡轨器卡到钢轨上，拉动拔杆，使卡轨器的两块定位板与钢轨顶面密贴接触后，再用手旋紧卡紧螺钉。

四、操作方式

一.一般方式

左手拉动扳杆，使切轨机处于钢轨上方，此时右手应握住操作杆以防砂轮片撞到钢轨上。

首先切割轨头及轨腹，此时应注意以下几点。

1. 由于新砂轮片边缘各处同转半径不尽相同，所以高速旋转中会产生跳动现象。此时右手应向上少提操作杆，使砂轮片和钢轨轻缓按触，随着砂轮片的磨圆，跳动现象即可消失。

2. 切割时，砂轮片的进给主要依靠自身重量。右手不要向下施加压力。

3. 左手握扳杆应不停地往复摆动，摆动频率每分钟 30-60 次，摆动幅度 120-200 毫米，使砂轮片在轨头宽度范围内来回移动。不可停留在某一处，否则易烧砂轮片。  切轨腹时摆动幅度可小一些，频率可快一些。切完轨顶及轨腹后，右手拾起操作杆，左手握紧扳杆将切轨机拉向自身位置，切割轨底直至将钢轨切断。

二、用于切割焊接轨的方法

切割断面垂直度要求较高的焊接轨，可按以下方式操作：

1. 按一般方式切割钢轨头部（不切割钢轨腹部）。

2. 从钢轨内侧（操作者一方）切割轨底、轨腹，切透轨腹，并切过大半轨底。

3. 将切轨机恢复至初始位置，从钢轨外侧切割剩余部分。此时，左手仍不停地扳动扳杆，不断变换砂轮片的切割位置。

五、维修和保养

1. 用户在使用前按图所示，安装扳杆及操作杆。

2. 卡轨器上的高速螺钉，出厂时已调整好，一般不要调整，使用中若出现切的轨断面不垂直时可调整螺钉，但调后锁紧。

3. B850三角带使用初期磨耗较快，注意随时张紧。

4. 切轨机运行累计 1000 小时，或未超过 1000小时但超过一年半时间曾未检修应解体保养砂轮轴轴承。

六丶故障与修理

砂轮片

局部烧焦

1、砂轮片表面翅曲不平造成

切口明显偏斜

1. 砂轮片局部烧焦，切割能力明显降低

2. 三角带松驰

工、砂轮片局部过硬切割能力

差

2、扳杆末摆动或摆幅太小

工、砂轮片有面翅曲不平

断面垂直 2、砂轮片质量差或厚度薄

度超限

13、切割方法待改进

张紧三角带

摆幅加大

采用三向切割
